一， 首页

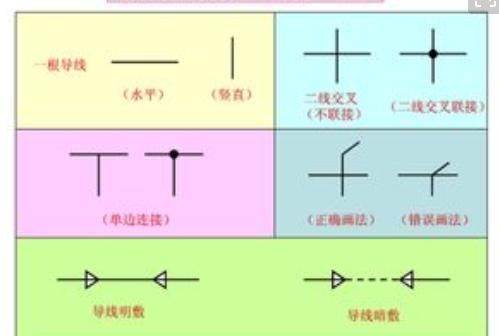

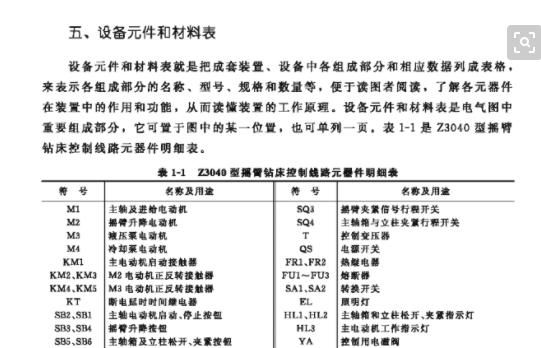

其内容包括电气工程图图纸目录，图例，设备明细表和设计说明等。图例一般只列了，本套图涉及的一些特殊图例。设备明细表只列出该电气 工程的一些主要设 备的名称，型号，规格和数量等，供定货参考。设计说明主要阐述该电气工程设计的依据，

基本指导思想与原则，补充图纸中未表明的工程特点，安装方法，工艺要求，特殊设备的安装方法及使用与维护注意事项等。图纸首页的内容是值得认真读一读的，它便于施工人员快速准确地了解施工内容和要求。

二， 电气系统图

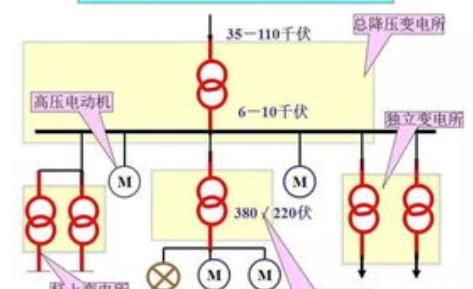

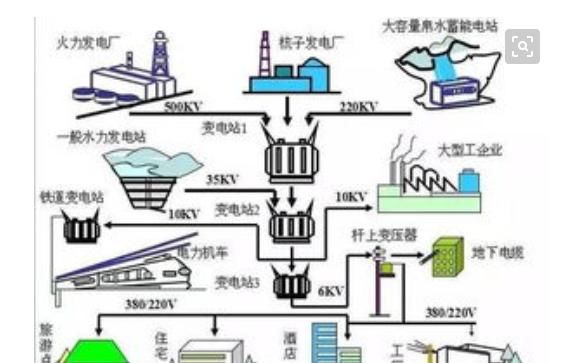

电气安装图到现场后，首先了解整个建筑物的供电情况，就从系统图开始，电气系统图分为好几种型式，有采用方框制作，有单线制作，和多线制作。系统图绘制是一种简单明了，易看易懂的表达型式，为我们施工提供了一种快捷方式，可能用它来定购制作供电设备。并且很简单明了地指明系统中的供电回路，和回路数量，电气负荷分类，电气设备容量，比较集中地反映了电气工程的规模，

三， 电气原理接线图

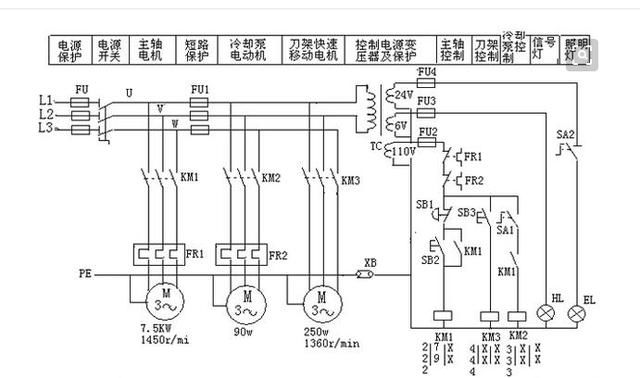

正确地讲，有电气原理图和电气接线图，两种图纸。表现在对某一台设备或系统的电气工作原理的图纸，也就是表达某一种工作原理和控制方法，用于指导具体设备与系统的安装，接线，调试。使用与将来的维修。一旦在使用过程中，出现故障可根据原理图进行分析故障原因。

接线图是将原理图进行了一部的分解，又另行设计了一份图纸，将一部分甲地到乙地需要靠电缆连接部分，绘制在一张图上，施工人员可根据此图上的编号，直接地正确地按编号进行接线。

四， 平面图 （电气施工平面图）

是表现各种电气设备与线路平面布置的图纸，主要由建筑物的衬托，布置电气设备，是进行电气安装的重要依据。平面图的形式很多，有各专业平面图，外电总平面图，总平面是以建筑专业绘出变电所， 厂区架空线路，厂区外线电力电缆等具体位置并注有关施工方法的图纸。

在有些总平面中还注明了建筑物的面积，电气负荷分类，电气设备容量等。这种平面图由于采用了较大的缩小比例，因此不能表现电气设备的具体形状，只能反映设备的相对位置。

五， 设备布置图

设备布置图主要表现各种电气设备平面与空间的位置，安装方法及其相互关系的图纸，通常用于配电所，变压器室，由平面图，立面图，断面图，剖面图及各种结构件详图等组成。这种图一般都是按三面视及各种结构件详图等组成。这种图一般都是按三面视图的原理绘制，基本上与一般机械工程没有多大原则的区别。

六 安装接线图

前面提到接线图，是表现某一设备内部各种电气元件之间连接的图纸，用于指导电气安装接线查线，它是与原理图对应的一种图纸。

七，大样图

是表现电气工程中其一部分的具体安装要求和做法的图纸，其中有一部分选用的是国家标准图集。
