闻到有先后，术业有专攻。如何读懂建筑电气图纸？想必这是作为一名电气工程人员必备的技能。想要看懂电气图，首先就需要知道图纸上常出现的符号以及图例。今天小编就来教大家如何看懂电气图纸。



一、如何识图

我们在观看电气图纸的时候必须知道这六个原则：先强电后弱电、先系统后平面、先动力后照明、先下层后上层、先室内后室外、先简单后复杂。



二、识图电气图纸的步骤

第一步：查看图纸说明，了解设计内容和施工要求，以便抓住识读电路图的要点。

第二步：认真的对标题栏进行查看，了解电气图的名称及标题栏中的内容，同时也了解该电气图的相关内容。

第三步：对于比较复杂的电图纸，为了方便工程人员读图，经常会给出功能图和逻辑图来，首先我们需要看懂功能图和逻辑图，然后按功能将电路图划分成条块，之后在循序渐进地看图纸。

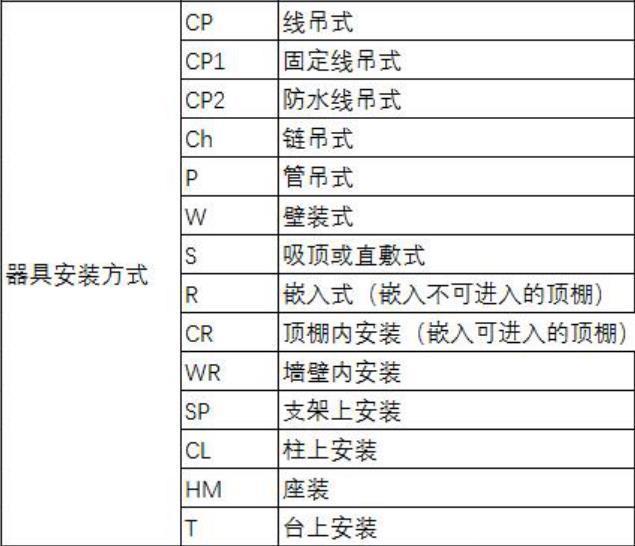

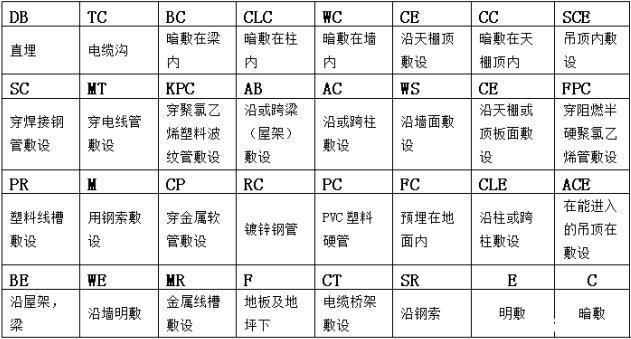

我们都知道在电气图纸上常用的文字符号包括了：线路敷设方法、敷设部位、器具安装方式等。具体的表示符号及其含义是什么？

三、常见的电气符号





四、不断的练习

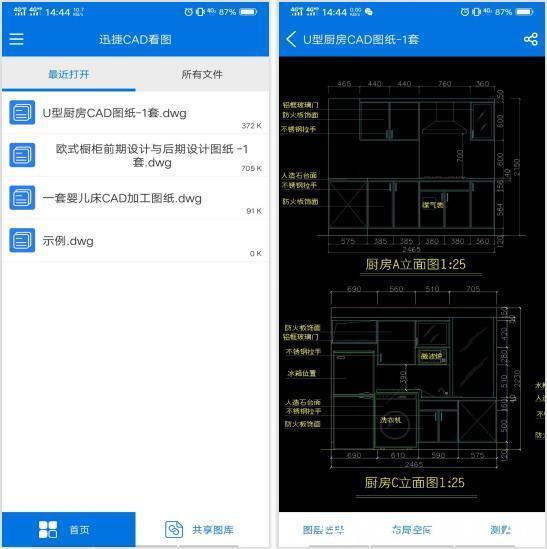

看图并不是那么简单，还需要我们的积累的丰富的经验。所以在平时休闲的时候，我们可以找些电气图纸结合着上边的理论来学习。对于打开dwg图纸你嫌电脑笨重，我们在手机上也可以轻松实现对图纸的浏览查看。

1、我们手机的应用商城或者第三方应用的搜索框内搜索迅捷CAD看图，找到对应的APP。
